霍尔元件在齿轮上的应用分析

霍尔元件在齿轮上的应用分析

工作原理

霍尔元件是基于霍尔效应工作的磁电转换元件。当电流垂直于外磁场通过半导体薄片时，载流子发生偏转，垂直于电流和磁场的方向会产生附加电场，从而在半导体的两端产生电势差，这就是霍尔效应。在齿轮应用场景中，通常会在齿轮附近安装一个永磁体，使齿轮周围存在一个稳定的磁场。当齿轮转动时，由于齿轮的齿和齿槽交替经过霍尔元件，会引起霍尔元件周围磁场的变化。这种磁场的变化会导致霍尔元件输出电压的改变，通过检测这个电压变化，就可以获取齿轮的相关信息。

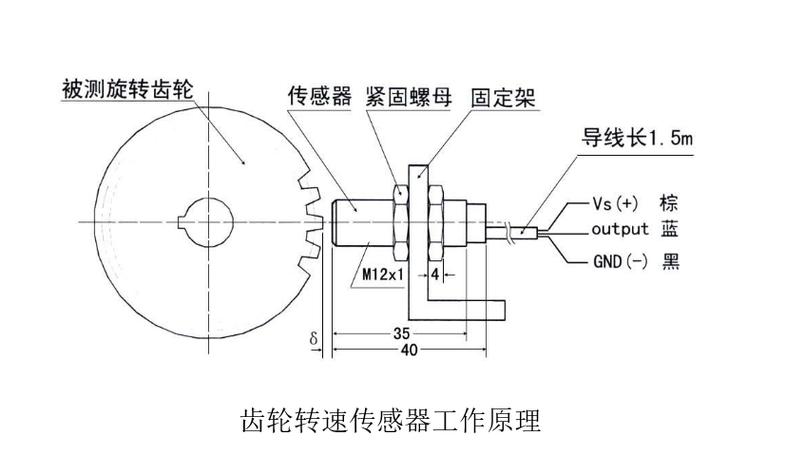

转速测量

· 原理：通过记录单位时间内霍尔元件输出电压的变化次数，就可以计算出齿轮的转速。因为每一个齿经过霍尔元件时，都会引起一次磁场变化和对应的电压变化，所以电压变化的次数就对应着齿轮转过的齿数。结合齿轮的齿数和测量时间，就能够准确计算出齿轮的转速。

· 应用优势：这种转速测量方法具有非接触式的优点，不会对齿轮的正常运转产生额外的阻力，避免了机械磨损和接触式测量可能带来的误差。同时，霍尔元件响应速度快，能够实时、准确地测量齿轮的转速，适用于高速旋转的齿轮系统。

· 实际应用场景：在汽车发动机中，通过测量曲轴齿轮的转速，可以精确控制喷油和点火时间，提高发动机的性能和燃油效率。在工业自动化生产线上，对各种传动齿轮的转速监测，可以及时发现设备的运行异常，保证生产的稳定进行。

位置检测

· 原理：由于齿轮的齿和齿槽会引起霍尔元件输出电压的特定变化模式，通过分析这个电压变化模式，就可以确定齿轮的具体位置。例如，当某个特定的齿经过霍尔元件时，会产生一个特定的电压信号，通过识别这个信号，就可以知道齿轮处于某个特定的位置。

· 应用优势：霍尔元件的位置检测精度高，能够满足大多数工业应用对齿轮位置精确控制的要求。而且它的可靠性高，不受灰尘、油污等恶劣环境因素的影响，能够在复杂的工业环境中稳定工作。

· 实际应用场景：在数控机床中，通过检测齿轮的位置，可以精确控制刀具的运动轨迹，保证加工精度。在机器人的关节传动系统中，对齿轮位置的准确检测能够实现机器人的精确动作控制。

计数功能

· 原理：利用霍尔元件对齿轮齿的感应，每感应到一个齿就记录一次，从而实现对齿轮转动圈数或经过的齿数的计数。

· 应用优势：计数准确可靠，能够长时间稳定工作，不会因为环境干扰而出现计数错误。而且霍尔元件的计数功能可以与其他控制系统相结合，实现自动化的生产过程控制。

· 实际应用场景：在纺织机械中，通过对齿轮的计数，可以精确控制纱线的长度和张力，提高纺织品的质量。在包装机械中，对齿轮的计数可以实现对包装数量的精确控制。

安装与注意事项

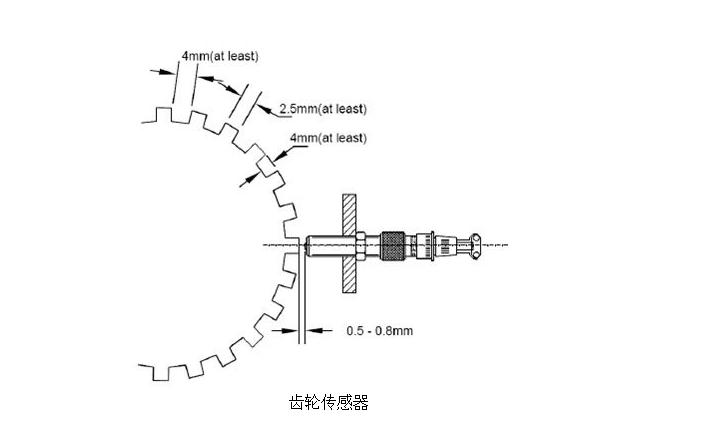

· 安装位置：霍尔元件应安装在靠近齿轮边缘的位置，并且要保证与齿轮的齿面平行，以确保能够准确检测到齿轮的磁场变化。同时，要注意霍尔元件与永磁体的相对位置，保证磁场的强度和方向合适。

· 环境适应性：由于工业环境中可能存在高温、潮湿、振动等因素，需要选择具有良好环境适应性的霍尔元件。例如，要选择耐高温、防潮、抗振动的霍尔元件，以保证其在恶劣环境下的正常工作。

· 电磁干扰：在安装霍尔元件时，要注意避免周围的电磁干扰。可以采用屏蔽措施，如使用金属屏蔽罩，来减少电磁干扰对霍尔元件输出信号的影响。同时，要合理布置电线，避免电线之间的相互干扰。
