霍尔元件的使用注意事项

一、电气参数匹配与供电规范

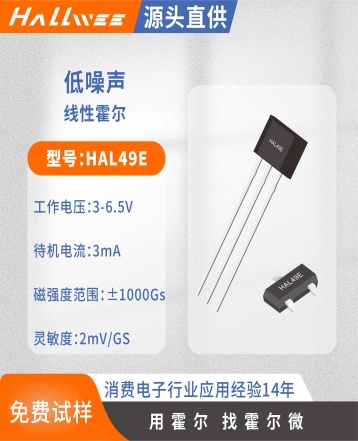

霍尔元件为有源半导体器件，其正常工作依赖于稳定、洁净的直流供电。典型工作电压范围为4.5 V～24 V（具体依型号而定），须严格参照器件数据手册标称值选取电源。供电电压波动应控制在±5%以内；若使用开关电源，需加装LC滤波电路（如10 μH电感串联+100 μF电解电容并联）以抑制高频噪声。严禁反接电源极性——多数霍尔元件内部集成ESD保护二极管，但持续反向电压超过-0.3 V将导致PN结击穿，造成永久性失效。电流输出型霍尔元件负载电阻需满足：RL≤ (VCC− VOL) / IOUT，其中VOL为低电平输出压降（通常≤0.4 V），IOUT为额定输出电流（典型值20 mA）。电压输出型器件（如HAL49E）则需确保后级输入阻抗≥10 kΩ，避免分压效应导致灵敏度下降。

二、磁场环境控制

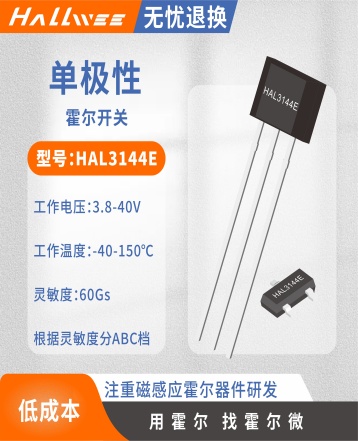

霍尔元件敏感区具有方向性与空间局限性。其有效感应区域通常位于芯片表面中心下方50～100 μm处，直径约0.5 mm。施加磁场时，磁力线必须垂直穿过该敏感面（即B⊥分量主导），倾斜角大于15°将引起灵敏度衰减超10%。禁止将霍尔元件置于强交变磁场中（如工频变压器漏磁＞10 mT或变频器IGBT开关瞬态磁场＞100 mT），此类磁场易在霍尔片内感应涡流，叠加热噪声导致零点漂移加剧，长期作用还可能引发材料磁滞老化。对于线性霍尔器件，工作磁场强度应严格限制在标称线性范围（如HAL49E为±900 Gs）内，超量程将导致输出饱和且恢复滞后；开关型器件（如HAL3144E）则需保证外加磁场强度超过BOP（动作点）且低于BRP（释放点）的迟滞区间，否则将出现振荡误触发。

三、温度影响与热管理

霍尔系数与载流子迁移率均具显著负温度系数。典型硅基霍尔元件在−40 ℃～125 ℃范围内，灵敏度温漂达−0.15%/℃，零点漂移达±2 mV/℃。因此，高精度应用中必须实施温度补偿：可采用双霍尔片差分结构，或外接NTC热敏电阻构建硬件补偿网络，亦可采集温度传感器数据进行软件查表校正。器件安装位置应远离发热源（如功率MOSFET、整流桥），PCB布局时需将霍尔元件布设于散热铜箔隔离区，禁用大面积覆铜直接包裹芯片本体——这会形成热耦合路径，放大热梯度引起的塞贝克电势干扰。焊接过程须严格控制热应力：回流焊峰值温度≤260 ℃，持续时间＜10 s；手工烙铁焊接应选用≤30 W恒温烙铁，焊点加热单次不超过3 s，避免热传导损伤霍尔片晶格结构。

四、机械安装与防护要求

霍尔元件敏感区对机械应力极度敏感。封装体受弯折、挤压或PCB板翘曲变形时，硅基底产生的压电效应将直接调制霍尔电压，造成等效磁场误差（实测应力灵敏度可达0.5 mV/MPa）。安装时必须确保PCB平整度＜0.2 mm/m，固定螺钉扭矩不得超过0.15 N·m（对应M2螺钉）。气隙距离（磁体与霍尔芯片间距）是影响输出的关键参数：当气隙从0.5 mm增至2 mm时，磁场强度衰减达70%以上，故需通过精密夹具定位，并在量产中引入气隙厚度抽检（公差±0.05 mm）。对于户外或工业现场应用，必须加装IP67防护外壳——尤其需防范冷却液、切削油等极性液体渗入，因其离子成分会在霍尔片表面形成微电池效应，导致零点缓慢漂移。禁止使用含氯溶剂（如三氯乙烯）清洁已贴装器件，残留氯离子将加速铝互连层电化学腐蚀。

五、电磁兼容（EMC）设计要点

霍尔信号属微伏级弱电信号（典型霍尔电压仅几毫伏），极易受EMI干扰。PCB布线须遵循：① 信号走线长度压缩至＜5 cm，采用20 mil以上线宽降低阻抗；② 电源与地线构成完整平面，霍尔VCC引脚就近接入100 nF陶瓷电容（X7R材质）至地；③ 模拟信号线全程包地（两侧敷设接地铜箔，间距＜0.3 mm）；④ 禁止与电机驱动线、继电器线圈等高di/dt线路平行布线＞1 cm。在长线传输场景（如汽车线束），必须采用双绞屏蔽线：信号线与地线双绞（扭距≤10 mm），屏蔽层单端（控制器侧）接地，防止地环路引入共模噪声。实测表明，未屏蔽条件下10 cm导线可耦合50 mVp-p工频干扰，经双绞屏蔽后降至0.5 mVp-p以下。

六、长期可靠性保障措施

霍尔元件寿命主要受限于键合线疲劳与钝化层水汽渗透。建议在PCB组装后执行125 ℃/168 h高温高湿存储试验（85% RH），筛选出早期失效品。批量应用中需建立定期校准机制：对零点输出（无磁场时VQ）与满量程输出（标准磁场下VF）进行季度比对，偏差超±3%即启动更换流程。特别注意：霍尔元件不可用于检测永磁体退磁状态——因剩磁测量需绝对磁场溯源，而霍尔器件自身参数漂移将引入系统误差。在安全关键系统（如电梯门控、工业机器人限位）中，必须采用冗余设计：配置两个独立霍尔通道，通过交叉校验逻辑（如AND门判决）规避单点故障风险。
