霍尔开关的功能有哪些？

霍尔开关的功能有哪些？

霍尔开关是一种基于霍尔效应原理工作的磁敏传感器，其核心功能是将磁场的变化（有无、强弱、极性）转换为电信号的通断输出，从而实现非接触式检测与控制。它由霍尔元件、信号调理电路（如放大器、施密特触发器）、稳压电路及输出驱动电路集成封装而成，具有响应速度快、寿命长、抗干扰能力强、重复定位精度高等特点。

主要功能包括：

1. 非接触式位置检测

霍尔开关无需物理接触即可感知永磁体或电磁铁的靠近或远离，常用于判断机械部件（如电机转子、阀门挡板、门/盖开合状态）的位置。例如，在无刷直流电机中，霍尔开关精确检测转子磁极位置，为电子换向提供时序信号。

2. 转速与频率测量

配合旋转磁环或带磁钢的齿轮，霍尔开关可输出与转速成正比的脉冲序列。每个磁极经过时触发一次开关动作，通过单位时间内的脉冲数即可计算转速（RPM）或频率（Hz），广泛应用于汽车轮速传感、工业编码器、风机监控等场景。

3. 接近/到位/限位控制

作为安全联锁或行程终端保护器件，霍尔开关在设备运动至预设位置（如气缸活塞到位、电梯平层、自动门关闭终点）时输出信号，触发停止、报警或下一步动作，替代传统机械限位开关，显著提升可靠性与免维护性。

4. 电流检测（间接方式）

虽非直接测量电流，但可通过检测载流导线周围产生的磁场实现隔离式电流感知。配合聚磁环或罗氏线圈结构，霍尔开关可构成低成本电流开关，用于过流保护、负载通断监测等。

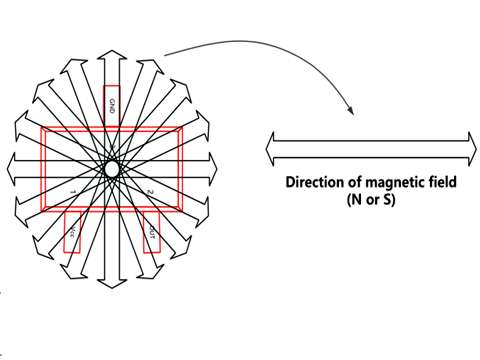

5. 方向识别（双极锁存型霍尔开关）

特定类型（如双极锁存型）可区分磁场N/S极：仅当S极靠近时开启，N极靠近时关闭；或按极性切换输出状态，从而判别运动方向（如双向计数、旋转方向识别）。

6. 液位/流量检测（配合磁浮子）

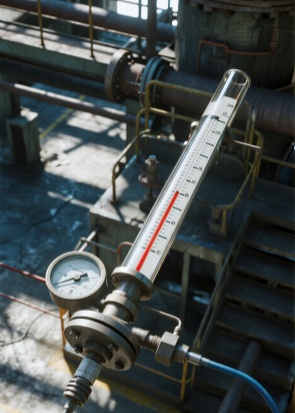

在磁翻板液位计或磁耦合流量计中，浮子内置永磁体随液位升降或叶轮旋转带动磁体转动，霍尔开关感应磁场变化，输出对应液位高度或流量脉冲信号。

7. 低功耗唤醒与物联网传感

微功耗霍尔开关支持纳安级待机电流，可长期由电池供电；当检测到磁场事件（如门磁开启）即唤醒主控系统，适用于智能门锁、资产追踪、无线传感器网络等IoT应用。

典型电气特性包括：工作电压范围宽（如3–24 V DC）、输出形式多样（NPN/PNP集电极开路、推挽、模拟电压）、响应时间快（通常<5 μs）、工作温度范围广（–40 ℃ 至 +125 ℃），且具备反接保护、过压保护、ESD防护等工业级可靠性设计。

综上，霍尔开关本质是一种高鲁棒性的磁控数字开关，其功能边界取决于应用场景中磁场源的设计与系统逻辑配置，已成为现代机电一体化、智能传感与自动化控制中不可或缺的基础感知单元。
