霍尔开关在智能马桶中的应用分析

一、座圈位置检测与自动功能触发

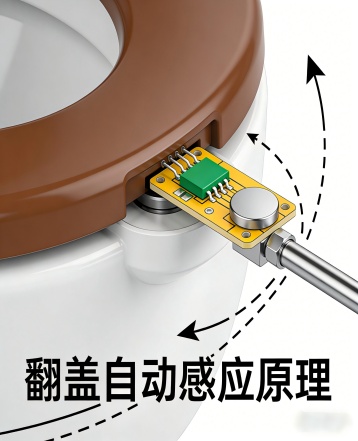

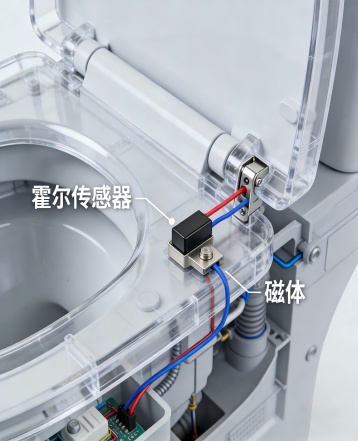

霍尔开关与永磁体分别安装在座圈/盖板铰链处的固定部分和活动部分。当用户翻起或放下座圈/盖板时，两者相对位置变化导致磁场强度改变，霍尔开关输出电平信号跳变。控制器接收信号后判断座圈状态：放下时自动激活人体感应预热功能，启动座圈加热至设定温度（37-40℃）；翻起状态下关闭加热以节能，同时男士小便模式自动切换，避免不必要的冲洗动作。

二、冲水阀精确控制

在智能马桶的冲水执行机构中，霍尔开关配合带磁环的活塞/齿轮组构成位置反馈系统。当用户触发冲水指令，控制器驱动电机带动阀杆运动，磁环随阀杆同步位移，霍尔开关实时检测磁场变化并输出脉冲信号。通过计数脉冲数可精确计算阀口开度（误差≤0.5mm），实现分段冲水控制：小便时开启30%阀口（60-80ml水量），大便时全开阀口（300-450ml水量），较传统机械阀节水率提升30%以上。

三、水箱水位监测与防溢保护

将霍尔开关垂直安装在水箱侧壁，配套浮球内置永磁体随水位升降。当水位达到预设最高水位线时，浮球磁体触发霍尔开关输出保护信号，控制器立即切断进水电磁阀电源；水位低于最低水位时，开关复位导通补水电路。该方案响应时间＜100ms，较传统浮球阀减少溢水风险，同时支持低水位预警功能，通过APP推送水箱漏水提醒。

四、夜间自动照明触发

在座圈底部嵌入微型霍尔传感器，对应马桶本体安装小尺寸磁钢。当用户夜间走近并掀起座圈（磁场减弱），传感器输出低电平信号触发LED夜灯开启（亮度15-30lux）；使用完毕放下座圈（磁场恢复）后延时30秒自动关闭。该设计功耗＜0.5mW，配合人体红外辅助检测可避免误触发，提升夜间使用安全性。

五、故障自诊断与维护提示

主控系统通过持续监测霍尔开关的通断状态和响应时间，可诊断多种故障类型：开关持续导通可能为磁体脱落，需检查安装结构；信号间歇性丢失提示线束接触不良，建议重新插拔连接器；响应时间超过200ms表明传感器老化，需更换备件。系统将故障代码实时显示在控制面板，并通过物联网模块上传至售后平台，实现预测性维护。

六、节电模式智能切换

整合座圈位置、水位、照明等多路霍尔信号，构建设备使用状态评估模型：当检测到连续8小时无任何霍尔信号变化（座圈未翻动、水箱水位稳定），自动切换至深度节电模式，关闭非必要功能（如显示屏常亮、待机音乐），仅保留核心传感电路（功耗降至＜2W）；当霍尔开关检测到用户操作时，0.3秒内唤醒全功能模式。较传统固定待机方案，综合节电率可达40%-55%。

霍尔开关在智能马桶中的应用实现了机械动作到电信号的精准转换，其无触点、长寿命（＞10万次操作）、抗潮湿（IP67防护等级）的特性特别适合卫浴环境。通过多维度信号融合分析，使智能马桶在节能性、安全性和易用性上得到显著提升，单套方案成本较光电传感器降低约30%，已成为中高端智能马桶的标准配置方案。
