霍尔元件在汽车速度传感器中的应用

一、霍尔效应与霍尔元件基础原理

霍尔效应是磁电效应的一种，1879年美国物理学家霍尔在研究金属导电机制时发现：当电流垂直于外磁场通过导体时，载流子会发生偏转，在垂直于电流和磁场的方向会产生附加电场，从而在导体两端形成电势差，这个电势差就是霍尔电压。

霍尔电压的计算公式为：U_H=K_H*I*B，其中< i>K_H为霍尔元件的灵敏度，I为控制电流，B为磁感应强度。由此可见，霍尔电压与磁感应强度成正比，当控制电流恒定，通过测量霍尔电压的变化即可得到外界磁场的变化情况，这一特性成为霍尔元件用于速度检测的核心基础。

现代汽车中使用的霍尔元件多为半导体集成霍尔器件，分为线性霍尔元件和开关型霍尔元件两类：线性霍尔元件输出的霍尔电压与磁感应强度呈线性比例关系，可用于连续检测磁场变化；开关型霍尔元件则当磁感应强度达到阈值时输出开关电平信号，结构简单、稳定性高，是汽车速度传感器中应用最广泛的类型。相较于传统的干簧管、光电式速度传感器，霍尔元件具有体积小、功耗低、抗干扰能力强、不怕油污灰尘、寿命长等优势，非常适合汽车发动机舱、车轮周边等恶劣工作环境。

二、霍尔式汽车速度传感器的分类与应用场景

在汽车系统中，速度检测需求覆盖多个核心部件，霍尔元件根据安装位置和检测对象的不同，形成了不同类型的速度传感器，主要应用场景分为以下几类：

1. 车轮速度传感器（轮速传感器）

车轮速度传感器是汽车防抱死制动系统（ABS）、电子稳定控制系统（ESP）、牵引力控制系统（TCS）的核心传感部件，负责实时检测每个车轮的旋转速度，为整车控制系统提供车轮运动状态数据。

霍尔式轮速传感器一般由霍尔元件、永久磁铁、信号处理电路组成，安装在车轮转向节位置，对应车轮轮毂上安装有一圈齿状的信号轮（也叫磁脉冲环）。当车轮转动时，信号轮随车轮一同旋转，齿顶与齿谷交替经过霍尔元件与永久磁铁之间的磁场区域：当齿顶经过时，磁路气隙减小，磁感应强度增大，霍尔元件输出对应电平；当齿谷经过时，磁路气隙增大，磁感应强度减小，霍尔元件输出相反电平。车轮每转一圈，霍尔元件就会输出和信号轮齿数相同数量的脉冲信号，电子控制单元（ECU）通过计算单位时间内收到的脉冲数量，即可得到车轮的旋转速度。

和传统电磁感应式轮速传感器相比，霍尔式轮速传感器可以检测极低转速甚至零转速，输出信号为数字电平，抗电磁波干扰能力更强，输出幅值不随转速变化改变，在汽车低速行驶、起步刹车等场景下检测精度更高，目前已经逐步取代电磁感应式轮速传感器成为市场主流。

2. 发动机转速传感器

发动机转速是汽车发动机电子控制燃油喷射、点火正时的核心参数，霍尔式发动机转速传感器一般安装在曲轴飞轮端或者凸轮轴位置，也被称为曲轴位置传感器，不仅可以检测发动机转速，还可以确定活塞上止点位置，实现点火正时的精准控制。

其工作原理和轮速传感器类似，在曲轴飞轮或者凸轮轴上设置有带缺口的信号盘，当信号盘转动时，霍尔元件感应磁场变化输出脉冲信号，ECU通过脉冲信号的频率计算出发动机转速，同时通过缺口位置识别出曲轴转角位置，为燃油喷射和点火提供基准信号。霍尔式曲轴位置传感器不受灰尘油污影响，即使在高温、振动的发动机工作环境下，也可以保持长期稳定的工作精度，能够适应发动机从怠速到额定转速全范围的速度检测需求。

3. 变速箱车速传感器

变速箱输出轴的转速是汽车计算行驶速度的核心数据，霍尔式车速传感器安装在变速箱输出轴附近，通过检测输出轴的旋转速度，结合车辆轮胎直径、主减速比等参数，计算出汽车的实际行驶速度，输出给车速表显示，同时也为自动变速箱换挡控制、定速巡航控制提供速度参数。

传统的机械车速表通过软轴连接变速箱输出轴，结构复杂、磨损大、精度低，而霍尔式车速传感器直接输出数字信号，不需要机械传动结构，可靠性和精度都有明显提升，已经成为现代汽车车速检测的标准配置。

4. 其他速度检测应用

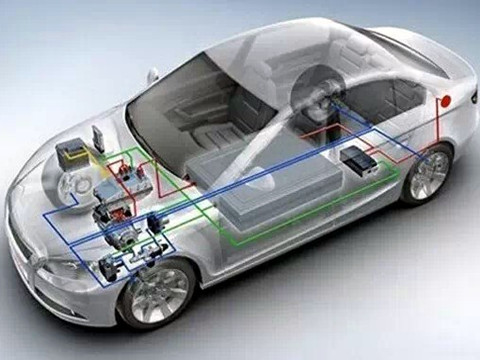

除了上述核心场景，霍尔元件还应用于汽车节气门位置检测、电动助力转向电机转速检测、涡轮增压转子转速检测等多个场景：节气门位置检测中，霍尔元件可以通过感应磁铁位置变化，输出线性电压信号，既可以得到节气门的位置角度，也可以检测节气门的开合速度，为发动机进气控制提供数据；在新能源汽车的驱动电机中，霍尔元件用于检测电机转子转速，为电机变频控制提供精准的速度反馈，保障驱动系统的稳定运行。

三、霍尔式汽车速度传感器的结构与工作流程

典型的开关型霍尔式汽车速度传感器整体结构包括：传感头部分（永久磁铁、霍尔芯片、信号处理集成电路）、信号轮（或信号盘）、线束接头三个部分，其完整工作流程如下：

1. 磁场建立：永久磁铁产生恒定的工作磁场，磁力线穿过霍尔芯片，朝向信号轮方向分布。

2. 信号调制：当信号轮随被测部件旋转时，导磁的齿顶和不导磁（或导磁弱）的齿谷交替进入磁场区域，改变磁路的总磁阻，使得穿过霍尔芯片的磁感应强度发生周期性变化：齿顶靠近霍尔芯片时，磁阻小，磁感应强度大，超过霍尔开关的导通阈值，霍尔芯片输出低电平（或高电平，根据电路设计不同）；齿谷靠近霍尔芯片时，磁阻大，磁感应强度小，低于霍尔开关的截止阈值，霍尔芯片输出高电平（或低电平）。

3. 信号整形输出：霍尔芯片输出的原始信号经过集成电路施密特触发器整形、放大后，输出标准的矩形脉冲数字信号，通过线束传输给汽车ECU。

4. 速度计算：ECU对输入的脉冲信号进行计数，通过公式n = 60 * f / N计算被测部件的转速，其中n为转速（单位：转/分钟），f为脉冲信号频率（单位：赫兹），N为信号轮每转一圈产生的脉冲数（即信号轮齿数）；对于汽车行驶速度，再通过转速结合轮胎滚动半径、传动比换算得到实际车速。

四、霍尔式速度传感器的技术优势与存在问题

1. 核心技术优势

· 抗环境干扰能力强：汽车工作环境存在大量的油污、泥水、粉尘，霍尔元件为固态半导体器件，完全封装后不受外界污染物影响，同时对振动、温度变化的适应能力远优于光电式传感器，工作温度范围可以覆盖-40℃到150℃，满足汽车所有部件的使用需求。

· 低速检测性能优异：传统电磁感应式传感器输出信号幅值和转速成正比，低速时输出信号幅值极低，容易丢失信号，而霍尔式传感器输出为恒定幅值的数字信号，即使接近零转速也可以准确检测，提升了ABS系统在汽车低速刹车时的工作可靠性。

· 输出信号质量高：霍尔式传感器输出为标准数字矩形脉冲，不需要额外的放大整形就可以被ECU直接处理，信号信噪比高，抗电磁干扰能力强，适合现代汽车大量电子设备共存的电磁环境。

· 体积小成本低：集成霍尔元件体积非常小，可以实现传感器的小型化设计，同时半导体集成工艺成熟，大规模生产成本低，适合汽车产业的批量配套需求。

2. 现存技术问题

· 对安装间隙要求严格：霍尔式传感器和信号轮之间的安装间隙一般要求在0.2~1.5mm之间，如果间隙过大，会导致磁感应强度不足，无法触发霍尔开关，造成信号丢失，因此对安装制造精度要求较高。

· 温度漂移影响精度：霍尔元件的灵敏度受温度影响会发生一定漂移，虽然现代集成霍尔元件已经增加了温度补偿电路，但是极端温度环境下仍然会存在一定的检测误差，需要ECU进行额外的温度补偿校正。

· 信号轮齿形误差影响：如果信号轮加工齿形误差过大，或者使用过程中出现磨损，会导致磁场变化不均匀，造成脉冲信号的宽度误差，影响转速计算的精度，因此对信号轮的加工质量要求较高。

五、发展趋势

随着汽车电动化、智能化发展，对速度传感器的精度、可靠性、集成度提出了更高要求，霍尔式速度传感器也在不断发展：一方面，三维霍尔传感技术开始逐步应用，相比传统单轴霍尔元件，三维霍尔可以同时检测三个方向的磁场变化，能够实现更高精度的位置与速度检测，还可以减少安装误差对检测结果的影响，适合自动驾驶领域高精度轮速检测需求；另一方面，霍尔传感器开始和ECU信号处理单元集成，实现传感器的智能化，能够直接输出校准后的速度数字信号，通过CAN总线传输，减少了信号传输过程中的干扰，降低了整车线束的设计复杂度；此外，在新能源汽车驱动电机领域，基于霍尔元件的无位置传感器速度检测技术也在不断成熟，霍尔传感器配合算法可以实现转子位置和转速的高精度检测，替代价格更高的编码器，降低驱动系统的成本。

总体来看，霍尔元件凭借自身优异的特性，已经成为汽车速度检测领域应用最广泛的传感部件，随着汽车产业的技术升级，霍尔式速度传感器还将继续在汽车动力、底盘、驾驶辅助系统中发挥核心作用。
