霍尔开关在自行车上的应用

一、霍尔开关的基本原理与特性

霍尔开关是基于霍尔效应开发的一种磁敏传感器，当通电导体或半导体中的电流方向与磁场方向垂直时，载流子会受到洛伦兹力偏转，在导体两端产生电势差即霍尔电压，霍尔开关通过检测霍尔电压的变化输出开关信号，实现对磁性物体位置、转速的检测。

霍尔开关具有无接触、无磨损、低功耗、寿命长、抗干扰能力强、适应恶劣环境等特性，非常适合自行车这类户外使用、机械运动频繁的交通工具，相比传统接触式开关、机械传感器，霍尔开关不会因为长期摩擦产生损耗，也不容易受到雨水、灰尘的干扰，可靠性更高。

二、霍尔开关在自行车上的典型应用

（一）自行车助力系统（电动自行车核心应用）

电动自行车的助力骑行是霍尔开关应用最广泛的场景，目前主流的中置助力、后驱助力电动自行车，基本都通过霍尔开关检测曲柄的转速和旋转方向，以此判断骑行者的蹬踏力度与骑行意图，控制器根据霍尔信号输出对应功率的助力，实现“人电合一”的骑行体验。

具体实现方式：通常在牙盘曲柄侧安装环形磁钢，磁钢沿圆周均匀分布若干对磁极，对应安装1~3个霍尔开关，当骑行者蹬踏曲柄转动，磁钢随曲柄同步旋转，每一个磁极经过霍尔开关时，霍尔开关就输出一个脉冲信号，控制器通过单位时间内的脉冲数量计算曲柄转速，再结合多个霍尔开关的信号先后顺序判断旋转方向，最终根据转速大小输出对应助力功率——骑行者蹬踏速度越快，输出助力功率越大，停止蹬踏后霍尔开关无信号输出，控制器自动切断助力，符合骑行安全要求。

部分高端力矩助力电动自行车，还会配合霍尔开关与磁编码器实现力矩检测：通过检测磁钢的微小偏转角，由霍尔开关输出对应偏转角的信号，换算得到骑行者的蹬踏力矩，实现更精准的力矩助力，相比单纯的速度助力，骑行体验更加线性自然。

（二）自行车速度表与里程统计

传统机械码表通过辐条摩擦传动轮测速，长期使用会存在磨损误差，而目前主流的无线码表、智能自行车码表，基本都采用霍尔开关实现速度与里程检测。

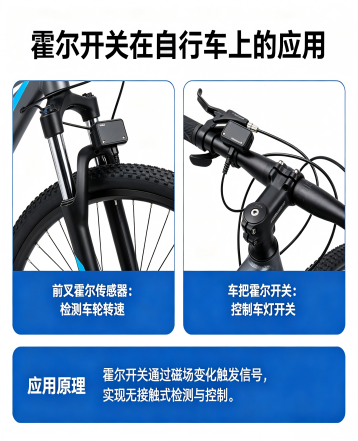

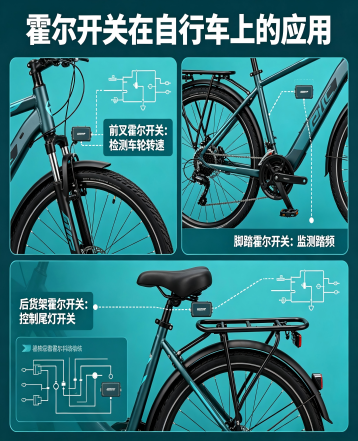

实现方案：在自行车前轮花鼓或者辐条上固定一块小磁钢，在前叉对应位置固定霍尔开关，车轮每转动一圈，磁钢就经过霍尔开关一次，霍尔开关输出一个脉冲信号，码表根据单位时间内的脉冲数量计算车轮转速，结合预设的车轮周长，就能换算得到当前骑行速度，累计脉冲数量就能得到总骑行里程，精度比机械码表更高，而且不存在接触磨损，使用寿命更长，也不会因为雨天、泥泞环境出现卡滞。

（三）防盗感应与断电保护

电动自行车的防盗系统中，霍尔开关也有应用，部分车型将霍尔开关安装在坐桶、电池仓位置，当电池装入电池仓，锁扣闭合时，锁扣上的磁钢靠近霍尔开关，霍尔开关输出导通信号，控制器允许电池供电；当偷车贼强行拆除电池，打开电池仓锁扣，磁钢远离霍尔开关，霍尔开关输出断开信号，控制器立即切断整车电源，触发报警器工作，提升防盗性能。

另外，部分带折叠结构的电动自行车，霍尔开关会安装在折叠关节位置，当折叠关节锁定到位，磁钢触发霍尔开关，车辆才能正常通电行驶；如果折叠关节没有锁止，霍尔开关不会触发，车辆无法启动，避免骑行过程中折叠关节松开引发安全事故。

（四）挡位与刹车信号检测

电动自行车的变速、刹车系统中，霍尔开关也替代了传统的机械开关：在指拨变速位置安装霍尔开关与磁钢，不同挡位对应磁钢不同位置，霍尔开关输出不同的电平信号，控制器就能识别当前挡位，自动调整助力输出的功率曲线，比如低速挡增加扭矩输出，高速挡提升功率上限，匹配不同骑行场景。

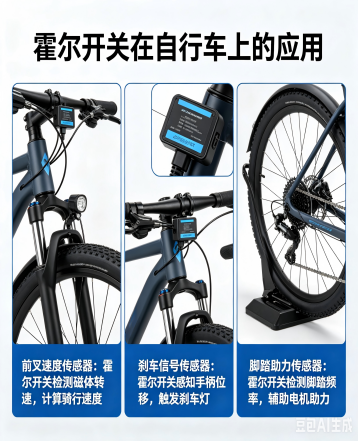

在电子刹车系统中，霍尔开关安装在刹车把位置，当骑行者捏动刹车把，磁钢移动触发霍尔开关，霍尔开关立即向控制器输出刹车信号，控制器立即切断电机输出，同时启动电子制动，相比传统机械刹车开关，霍尔开关反应更快，无接触磨损，不会因为长期使用出现接触不良的问题，提升刹车安全性。

（五）智能自行车的灯控开关

部分带自动照明的智能自行车，会在车把位置安装霍尔开关配合磁控，当骑行者开启灯光时，转动控制旋钮带动磁钢靠近霍尔开关，触发开关点亮车灯；关闭灯光时磁钢远离，霍尔开关断开，车灯熄灭，相比传统按键开关，霍尔开关可以做到全密封结构，防水防尘性能更好，适应户外骑行的复杂环境。

三、霍尔开关应用的优势对比

和传统自行车传感器、开关相比，霍尔开关的优势非常明显：

1. 无接触无磨损：霍尔开关通过磁场感应信号，不需要机械接触，不会因为长期运动产生磨损，寿命可达传统机械开关的10倍以上，适合自行车长期使用的需求。

2. 环境适应性强：霍尔开关可以做到全密封封装，能够抵御雨水、灰尘、泥沙的侵蚀，在户外骑行、雨天骑行、越野骑行场景下都能稳定工作，不会出现接触不良、失灵的问题。

3. 精度高响应快：霍尔开关的响应时间可以达到微秒级，能够精准捕捉转速、位置的变化，测速和位置检测的精度远高于传统机械结构，提升系统的控制精度。

4. 低功耗节能：霍尔开关的工作电流通常只有毫安级别，非常适合电动自行车、智能自行车这类依靠电池供电的设备，不会额外消耗过多电量，提升整车续航。

四、应用中的注意事项

霍尔开关在自行车应用中，也需要注意几个问题：

1. 磁场干扰防护：自行车附近如果有其他强磁部件，比如电机的磁钢、金属部件的磁化，可能会干扰霍尔开关的正常工作，设计时需要合理布局霍尔开关的位置，远离强磁区域，必要时增加磁屏蔽结构。

2. 磁极间距匹配：在转速检测应用中，磁钢的磁极间距需要和霍尔开关的感应范围匹配，间距过大可能会漏检，过小会导致信号重叠，影响转速计算精度，需要根据车轮尺寸、曲柄转速范围合理设计磁极数量与间距。

3. 安装固定可靠：自行车骑行过程中振动较大，霍尔开关和磁钢都需要可靠固定，避免长期振动导致位置偏移，影响信号检测，通常采用胶粘加螺丝固定的方式，提升结构可靠性。

五、总结

霍尔开关凭借自身无接触、高可靠、高精度的特性，已经成为现代自行车尤其是智能电动自行车不可或缺的核心传感器，从助力控制、测速里程，到安全防护、信号检测，多个场景都发挥着重要作用，随着智能自行车、电助力自行车行业的发展，霍尔开关的应用场景还会进一步拓展，为自行车的智能化升级提供可靠的传感支持。
