霍尔开关在玩具车中的应用设计

一、霍尔开关的基本原理与特性

霍尔开关是基于霍尔效应制成的磁敏传感器，当变化的磁场作用于处于电流中的导体或半导体时，导体或半导体垂直于电流和磁场方向的两侧会产生电势差，这一电势差被称为霍尔电势，霍尔开关就是通过检测霍尔电势的变化实现开关动作输出的器件。

与传统的机械开关相比，霍尔开关具备诸多适配玩具车应用的优势：首先是无接触检测，霍尔开关不需要与被检测物体直接接触，能够避免机械磨损，大幅提升玩具车的使用寿命；其次是响应速度快，霍尔开关的响应时间通常可以达到微秒级，能够满足玩具车动态检测的需求；最后是稳定性强，霍尔开关对环境灰尘、水汽的耐受能力较强，适合玩具这类面向儿童的产品使用环境。

玩具车领域常用的霍尔开关分为两类：一类是单极性霍尔开关，仅对特定极性的磁场产生响应，通常用于检测固定极性磁铁的靠近与远离；另一类是全极性霍尔开关，可以对N极和S极都产生响应，适合需要灵活检测磁场位置的场景。常见的霍尔开关封装多为TO-92、SOT-23等小型封装，体积小巧，能够适配玩具车有限的内部空间。

二、霍尔开关在玩具车中的典型应用场景

2.1 玩具车车速检测与显示

在可测速的儿童玩具车、遥控模型玩具车中，霍尔开关可以实现非接触式的车速检测。具体实现方案为：在玩具车的车轮转轴或者主动齿轮上固定一小块径向磁化的磁铁，在支架对应位置安装霍尔开关，当转轴转动时，磁铁每经过霍尔开关一次，霍尔开关就会输出一个脉冲信号，通过单片机对单位时间内的脉冲数量进行计数，就可以计算出玩具车的实时转速，再结合车轮周长就能换算出玩具车的行驶速度。

这种测速方案结构简单，成本低廉，相比于传统的光电测速方案，霍尔开关不会因为灰尘遮挡而失效，稳定性更高，适合玩具车这类低成本消费产品使用。测量得到的车速数据可以传输给玩具车的显示模块，在玩具车的仪表盘上显示给使用者，也可以传输给控制模块，实现车速的闭环控制。

2.2 玩具车自动启停与限位控制

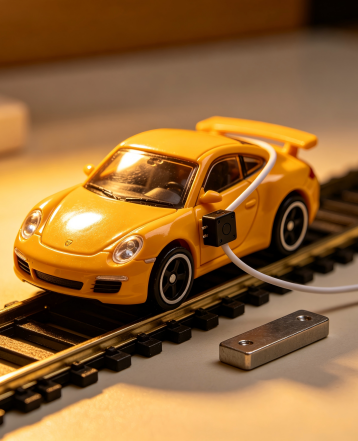

在轨道式玩具车、循环行驶玩具车中，霍尔开关可以用于实现位置检测与自动启停控制。设计方案为：在轨道的指定位置埋设磁铁，在玩具车的底部安装霍尔开关，当玩具车行驶到预设位置时，霍尔开关检测到磁场信号，输出触发信号给控制芯片，控制芯片就可以按照预设程序完成停车、启动、转向等动作。例如循环行驶的轨道玩具火车，就可以通过霍尔开关实现定点自动停车、等待，再自动启动的功能，提升玩具的互动性。

此外，在可伸缩、可升降的变形玩具车中，霍尔开关也可以用于运动部件的限位控制：当变形部件运动到位时，磁铁靠近霍尔开关，霍尔开关输出停止信号，控制电机停止运转，避免电机堵转损坏电池和电机，提升玩具车的使用寿命和使用安全性。

2.3 玩具车防撞触发与互动功能

部分互动型玩具车会使用霍尔开关实现防撞触发功能。方案设计为：在玩具车的车头保险杠位置安装活动模块，活动模块内置磁铁，保险杠后侧固定霍尔开关。当玩具车碰撞到障碍物时，保险杠受力后向内侧移动，带动磁铁靠近霍尔开关，霍尔开关检测到磁场变化后输出信号给控制单元，控制单元就可以执行预设的防撞程序，例如停车、倒车、发出声光提示，实现避障互动功能。

这种触发方式相比于传统的微动开关，没有机械接触点，使用寿命更长，触发灵敏度也可以通过调整磁铁位置和霍尔开关的感应阈值灵活调整，适合不同重量、不同速度的玩具车使用。

2.4 玩具车电机换向与转速控制

在带直流无刷电机的高端模型玩具车中，霍尔开关用于检测电机转子的位置，为电机换相提供位置信号。直流无刷电机需要根据转子的实时位置调整绕组的通电方向，才能持续旋转，在电机定子上安装三个霍尔开关，就可以实时检测转子磁铁的位置，输出换相信号给驱动芯片，实现无刷电机的稳定运转。相比于编码器位置检测，使用霍尔开关检测成本更低，体积更小，完全满足玩具车模型的性能需求。

三、应用设计中的注意事项

第一，磁铁选型与安装间距调整。霍尔开关的感应距离与磁铁的磁场强度正相关，玩具车中通常选用体积小巧的钕铁硼磁铁，既可以保证足够的感应强度，又不会占用过多空间，安装时需要根据霍尔开关的灵敏度调整磁铁与霍尔开关之间的间距，通常感应间距控制在5mm-15mm之间，既避免间距过大导致无法触发，又避免间距过小增加安装难度。

第二，磁场干扰的规避。如果玩具车中存在多个霍尔开关或者多个磁铁，需要注意不同磁场之间的干扰，避免出现误触发的情况，可以调整不同磁铁的安装位置，增大间距，或者使用磁屏蔽材料对霍尔开关进行隔离，对于使用无刷电机的玩具车，也要注意电机本身的磁场不会对霍尔开关位置检测造成干扰。

第三，功耗控制。玩具车大多使用电池供电，需要控制整体功耗，在选型时可以选择低功耗型号的霍尔开关，静态工作电流通常控制在几毫安以内，避免过快消耗电池电量，缩短玩具车的使用时间。

四、总结

霍尔开关凭借无接触、高稳定、低成本的特性，非常适合玩具车的应用需求，在车速检测、位置控制、防撞触发、电机换相等多个场景都能发挥作用，能够有效提升玩具车的互动性和可靠性，降低生产成本，是玩具车智能化设计中常用的传感器件，随着玩具产品功能的不断丰富，霍尔开关在玩具领域还会有更多的应用场景。
