霍尔元件在电动车调速转把中的应用与原理

一、核心应用
‌调速控制‌

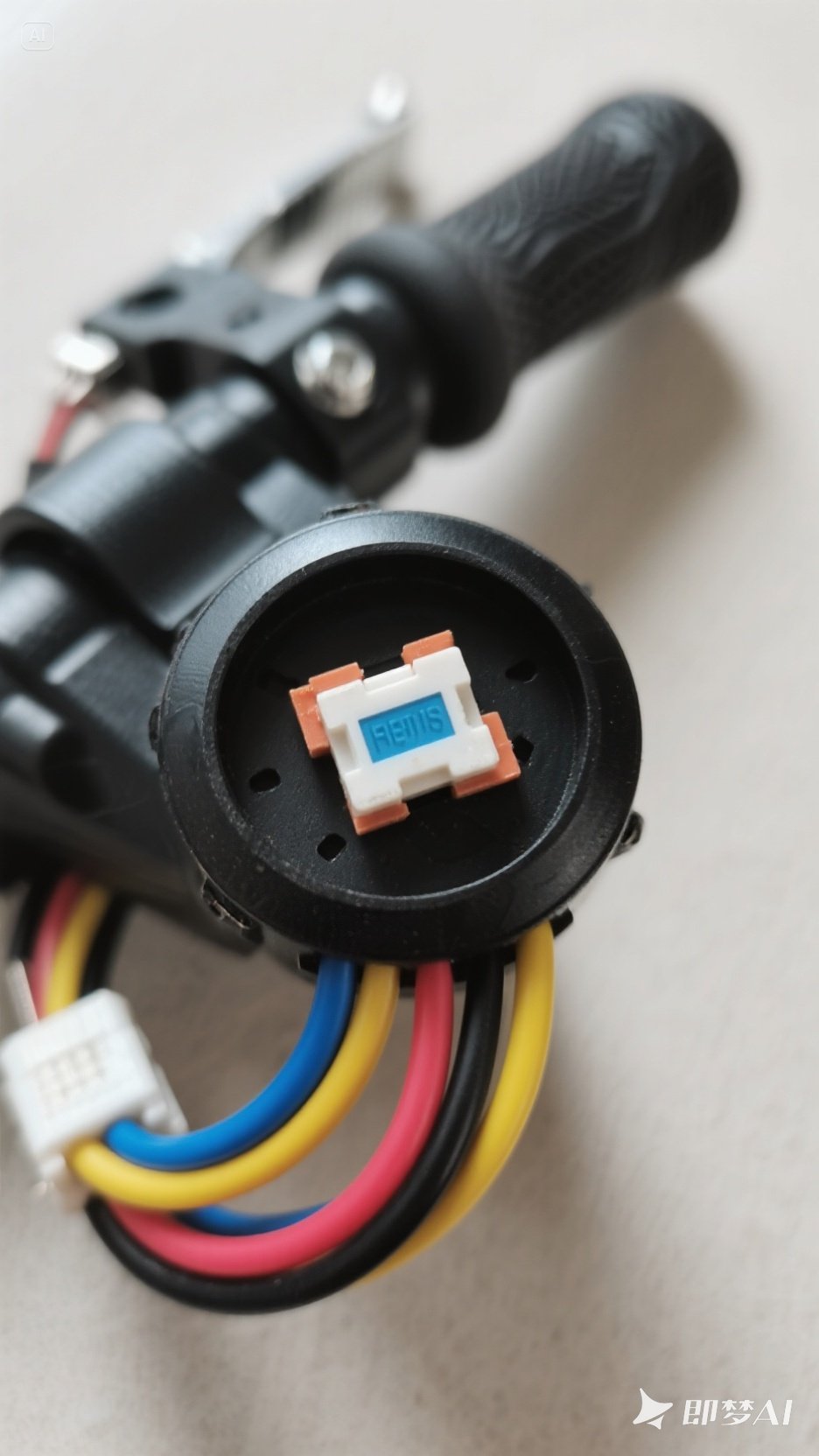

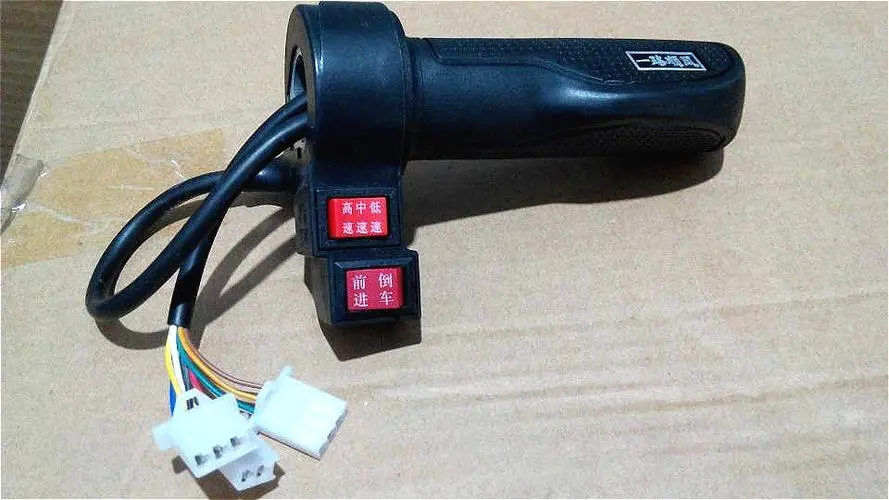

调速转把通过内置线性霍尔IC，将骑行者的旋转角度转化为连续电压信号。转把转动时，磁铁与霍尔IC的相对位置变化导致磁场强度改变，输出0.8V-4.2V的线性电压信号（具体范围因设计差异可能略有不同）。控制器根据此信号调整PWM脉宽调制比例，精准控制电机功率输出，实现“转多快跑多快”的响应效果。
‌信号类型与接口‌
‌接线标准‌：调速转把霍尔IC通常采用三线制接口，红色（+5V供电）、黑色（地线）、绿色/黄色（信号输出）。

‌正/反把切换‌：通过调整磁铁方向，可实现正向（1.0V-4.2V）与反向（4.2V-1.0V）信号输出的转换。

二、工作原理
‌霍尔效应基础‌
霍尔IC基于霍尔效应，半导体材料在磁场中产生横向电势差。当转把旋转时，磁铁与霍尔IC的间距或角度变化，导致其周围磁场强度线性变化。
‌信号生成与处理‌
霍尔IC输出连续变化的电压信号，控制器将此信号解析为调速指令，并通过调节功率管的通断比例控制电机转速。
例如：转把旋转至最大角度时，霍尔IC输出接近4.2V的电压信号，控制器驱动电机以最高功率运行。
三、技术优势
‌高精度控制‌：线性霍尔IC可实现0.01V级信号分辨率，消除机械触点磨损导致的调速顿挫感。
‌环境适应性‌：支持-40℃~150℃宽温工作，且具备IP67防护等级，抗电磁干扰及恶劣环境能力强。

‌长寿命设计‌：无物理接触结构，理论寿命可达2000万次操作，远超传统电位器方案。

四、典型案例
‌HAL49E型霍尔IC‌：常用型号，供电电压5V，输出1.0V-4.2V线性信号，适配多数电动车控制器。
‌限速设置‌：可通过在磁铁区域加装限位片，限制转把最大旋转角度，实现车速上限控制。
因为霍尔元件具有高精度、高灵敏度的特点，所以它被广泛应用在电动车的调速转把中。而且霍尔IC还可以与其他的传感器和控制器配合使用，从而实现更为复杂的系统控制。总的来说，霍尔IC的应用使得电动车的控制更加可靠和安全，也为电动车的智能化发展打下了重要的基础。
