气缸磁性开关

气缸磁性开关的作用

1、气缸的磁性开关主要是作为位置信号提供给控制器,控制器检测到磁性开关信号的有无,对气缸实现位置控制、到位停止、到位启动。

2、磁性开关的信号可以直接输出到表格程序控制器的输入端,实现上述功能,还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测,以及可以对气缸的动作次数进行计数和循环次数的控制。

联系工程师 → 为您提供专业的产品解决方案
气缸磁性开关

常见功能需求与型号推荐

应用咨询
应用方案概述

什么是磁性开关

磁性开关意思就是通过磁铁来感应的,这个“磁”就是磁铁,磁铁也有好几种,市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管,干簧管是干式舌簧管的简称,是一种有触点的无源电子开关元件,具有结构简单,体积小便于控制等优点,其外壳一般是一根密封的玻璃管,管中装有两个铁质的弹性簧片电板,还灌有惰性气体。

通常情况,玻璃管中的两个由特殊材料制成的簧片是分开的。当有磁性物质靠近玻璃管时,在磁场磁力线的作用下,管内的两个簧片被磁化而互相吸引接触,簧片就会吸合在一起,使结点所接的电路连通。外磁力消失后,两个簧片由于本身的弹性而分开,线路也就断开了。因此,作为一种利用磁场信号来控制的线路开关器件,干簧管可以作为传感器用,用于计数,限位等等(在安防系统中主要用于门磁、窗磁的制作),同时还被广泛使用于各种通信设备中。

气缸磁性开关特点

磁性开关气缸用于检测气缸行程的位置,不需再行程两端设置机控阀(或行程开关)及其安装架,不需要在活塞杆端部设置撞块,所以使用方便、结构紧凑。可靠性高,寿命长、成本低、开关反应时间快,故得到广泛应用。

气缸磁性开关的作用

1、气缸的磁性开关主要是作为位置信号提供给控制器,控制器检测到磁性开关信号的有无,对气缸实现位置控制、到位停止、到位启动。

2、磁性开关的信号可以直接输出到表格程序控制器的输入端,实现上述功能,还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测,以及可以对气缸的动作次数进行计数和循环次数的控制。

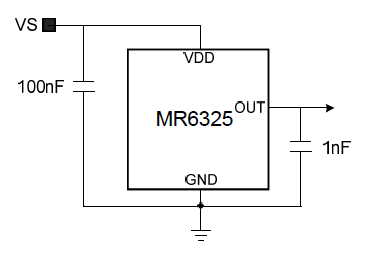

电路图
设计要点

1.选用磁阻开关

2.选用无磁输出低电平的磁阻开关

3.选用小封装
