应用方案概述

TWS(True Wireless Stereo,真无线蓝牙耳机)需要检测充电仓盖的开合,以及耳机是否在位,在这一检测功能中,霍尔器件因为反应灵敏,体积小,功耗低,受到越来越多的客户的青睐。在本文中,我们将会介绍市场常见的开关监测方案,以及霍尔传感器技术在TWS耳机中的应用。

通过霍尔效应对磁场变化进行检测,相对于簧 片、机械式一类的开关,其数字输出干净平稳,不会出现抖动,没有冲击等情况的产生,寿命高、耐振动;相对于红外光检测,这种检测方式不怕油污、水汽和盐雾污染或腐蚀、不怕灰尘、功耗低、体积小、重量轻、安装方便。越来越多的TWS耳机开始选择开关型霍尔器件,耳机插入检测也逐渐从机械弹针方案转换为霍尔检测。

霍尔传感器技术在TWS耳机里的应用

在TWS蓝牙耳机充电仓之中,往往放置了多块磁铁用以吸附耳机与仓盖,每一块磁铁的极性朝向都会影响到霍尔IC感应点的磁场感应强度。若选用全极型霍尔IC,充电仓内部磁场即使在仓盖打开后仍会保持一个较高的值,不能达到霍尔IC的释放点。因此仓盖中应使用与原仓内磁场相反的磁极,并选用只对该极性动作的单极型霍尔IC,避开其他磁极的干扰。此外,开关型霍尔IC内部为逻辑控制电路,如图4所示在输入端放置滤波电容能够提供一个干净供电环境保证内部逻辑能够正常的工作,电容靠芯片越近,滤波效果越好,一般容量在0.1uF-10uF。

超低功耗HAL2491霍尔开关,在TWS耳机应用中,具有较宽的供电电压,可由电池直接供电。有两档磁感应灵敏度能提供准确而稳定的磁开关点,不同的封装形式能适用不同的仓内结构。

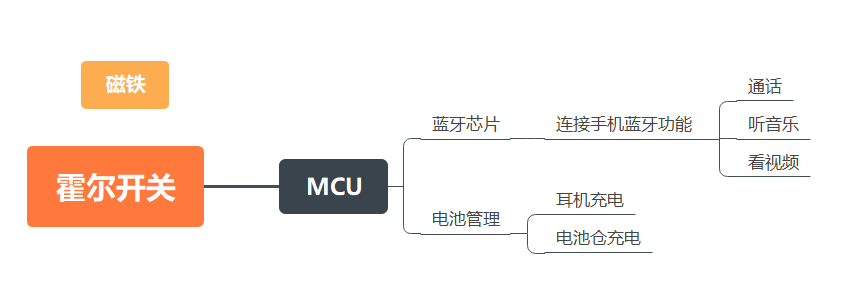

电路图



设计要点

1.选用单极性低功耗霍尔开关

2.根据结构选用合适的磁铁

3.防止干扰,根据结构、磁铁、霍尔开关做磁仿真测试
